Гидроизоляция подпорных стенок

Подпорная стенка – это сооружение, предназначенное для удержания земляной массы от обрушения. Обычно подпорные сооружения устраивают вблизи домов, дорог и иных конструкций, когда необходимо обеспечить резкий перепад отметки планировки.

Для того чтобы возводимые подпорные стены сохраняли свои эксплуатационные и эстетические качества в течение всего предусмотренного проектом срока эксплуатации, необходимо уже на стадии строительства позаботиться о надежной гидроизоляции бетонных конструкций и повышении их стойкости к воздействию неблагоприятных факторов окружающей среды.

Ниже мы предлагаем один из вариантов устройства гидроизоляции подпорной стенки с использованием материалов системы Пенетрон на стадии строительства.

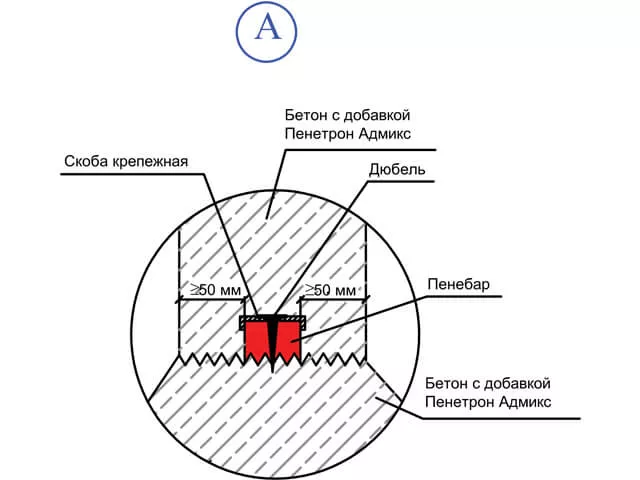

1. Герметизация швов бетонирования

1. Перед началом работ с использованием гидроизоляционной прокладки «Пенебар» удалить антиадгезионную бумагу со жгута. Прокладку «Пенебар» уложить на бетонную поверхность плотно, без зазоров и зафиксировать от возможных смещений с помощью крепежной сетки и дюбелей длиной 40–50 мм с шагом 250–300 мм. Жгуты соединять между собой встык.

2. Все гильзы, предназначенные для ввода коммуникаций, проходящих через ограждающие элементы конструкции, плотно обмотать прокладкой «Пенебар», при этом поверхность гильзы должна быть чистой.

3. Монтаж прокладки «Пенебар» производить непосредственно перед установкой опалубки. Расстояние от жгута «Пенебар» до краев конструкции должно быть не менее 50 мм.

4. Допускается укладка гидроизоляционной прокладки «Пенебар» на влажную бетонную поверхность. При этом перед началом производства работ необходимо удалить стоячую воду с бетонной поверхности.

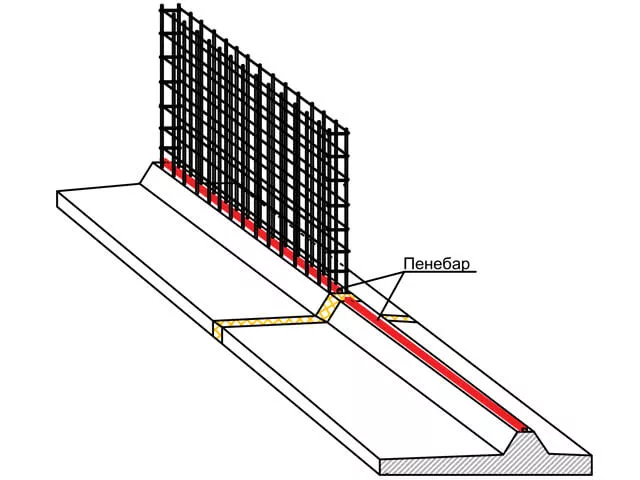

5. Монтаж прокладки «Пенебар» возможен только на ровную поверхность (рис. 2).

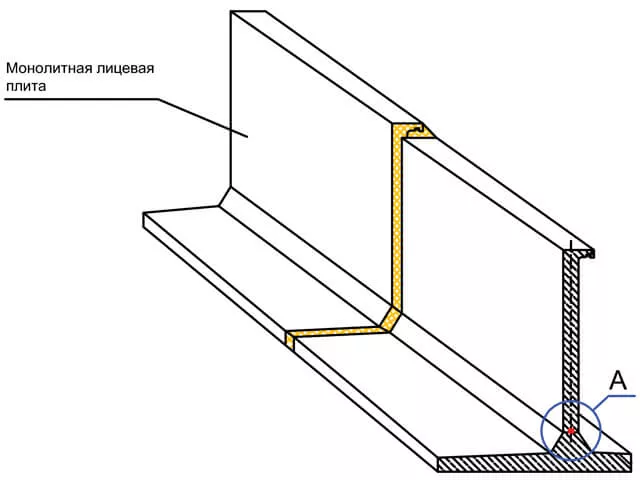

2. Устройство гидроизоляции монолитной подпорной стены на стадии бетонирования

1. Приготовить раствор добавки «Пенетрон Адмикс»: смешать расчетное количество добавки с водой для образования очень слабого раствора (0,75 кг воды на 1 кг сухой смеси). Вливать воду в сухую смесь (не наоборот). Смешивать в течение 1–2 минут с помощью низкооборотной дрели. Готовить такое количество раствора материала «Пенетрон Адмикс», которое можно использовать в течение 5 минут.

2. Залить приготовленный раствор материала «Пенетрона Адмикс» в бетоновоз, после чего продолжать перемешивание бетонной смеси не менее 10 минут. Далее заливка бетонной смеси производится в соответствии с правилами проведения бетонных работ.

3. Дозировка «Пенетрона Адмикс» составляет 1% сухой смеси добавки от массы цемента в бетонной смеси. Если количество цемента в бетоне неизвестно, то расчетный расход материала «Пенетрон Адмикс» на 1 м3 бетона составляет 4 кг (рис. 3, 4).

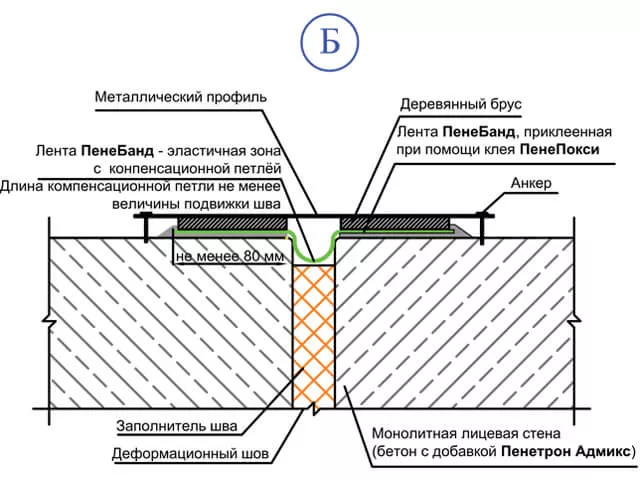

3. Гидроизоляция деформационных швов

Перед производством работ по герметизации деформационного шва его кромки должны быть тщательно очищены от любых загрязнений, а также удален структурно непрочный бетон.

Неровные участки бетонной поверхности, препятствующие плотному прилеганию гидроизоляционной ленты «Пенебанд», должны быть восстановлены ремонтным составом высокой прочности (например, «Скрепа М500 ремонтная»).

С целью обеспечения высокой адгезии клея «Пенепокси» бетонная поверхность кромок шва должна быть сухой.

Выбор ширины ленты «Пенебанд» зависит от ширины шва и предполагаемой величины деформации шва.

Если данные о характере и размерах возможных деформаций шва отсутствуют, то необходимо использовать ленту шириной не менее средней ширины шва плюс 200 мм.

Клей «Пенепокси» нанести на подготовленную бетонную поверхность непрерывным ровным слоем с помощью шпателя. Толщина слоя клея должна составлять 2–3 мм, а его ширина с каждой стороны шва/трещины должна быть не менее 80 мм.

Уложить гидроизоляционную ленту «Пенебанд» на клей, сформировав ее петлей в зоне шва, и плотно прокатать ее (например, пластиковым валиком) до полного удаления воздуха между клеем и лентой. Клей должен выдавиться по бокам ленты на 5–7 мм.

Зашпатлевать края ленты «Пенебанд» выдавленным клеем.

Ленты склеивать между собой внахлест, при этом конец одной ленты должен заходить на другую не менее чем на 100 мм.

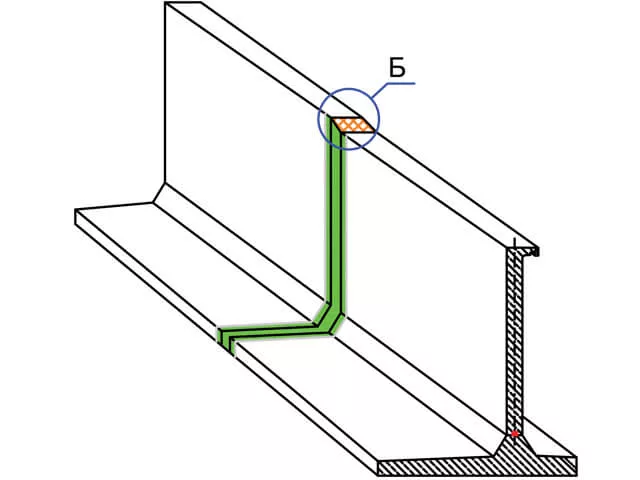

Необходимо обеспечить сильное прижатие ленты «Пенебанд» к бетонному основанию не менее чем на 24 часа любым удобным способом (рис. 5, 6).
